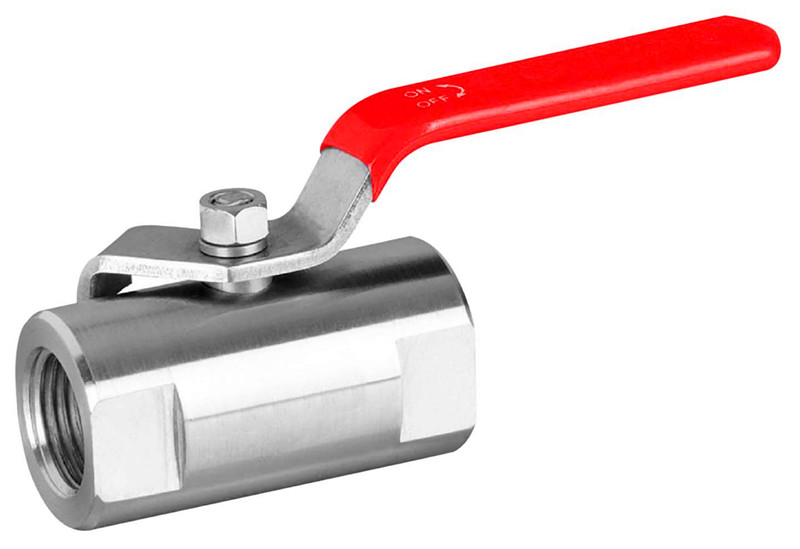

廣式內螺紋球閥產品應用
廣式內螺紋球閥廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。一片式直管內螺紋球閥材質有鑄鋼、不銹鋼等。冶金閥門
性能規范
設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：1/4"-2"1000PSI （7MPa）2 1/2"-4"800PSI(5.6MPa)
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
產品規格：1/4"~4"
材料標準 （C） ASTM 105（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
主要零件材料
|
序號
|
部分 | 材質 |
|
1
|
閥體 | SS304 SS316 A105 |
|
2
|
鎖緊螺母 | SS304 SS316 |
|
3
|
墊片 | SS304 SS316 |
|
4
|
閥座 (MF) | 增強聚四氟乙烯 |
|
5
|
球體 | SS316 SS304 CF8 CF8M |
|
6
|
閥桿 | SS316 SS304 |
|
7
|
墊片 | 對位聚苯 |
|
8
|
壓套 | SS304 |
|
9
|
墊片 | SS304 |
|
10
|
螺母 | SS304 |
|
11
|
手柄 | SS304 |
|
12
|
手柄套 | 塑料 |
MP閥座采用對位聚苯。
主要尺寸 單位:毫米
|
SIZE
|
G
|
d
|
L
|
?
|
H
|
A
|
|
6
|
1/4"
|
5
|
48
|
20
|
32
|
72
|
|
10
|
3/8"
|
7
|
56
|
29
|
42
|
90
|
|
15
|
1/2"
|
10
|
60
|
31
|
45
|
100
|
|
20
|
3/4"
|
12.7
|
65
|
37
|
48
|
105
|
|
25
|
1"
|
17
|
75
|
43
|
53
|
112
|
|
32
|
11/4"
|
22
|
85
|
53
|
64
|
135
|
|
40
|
11/2"
|
25
|
95
|
62
|
75
|
140
|
|
50
|
2"
|
32
|
110
|
73
|
79
|
160
|
|
65
|
21/2"
|
38
|
130
|
90
|
90
|
180
|
|
80
|
3"
|
48
|
150
|
103
|
100
|
220
|
|
100
|
4"
|
64
|
190
|
132
|
115
|
220
|
