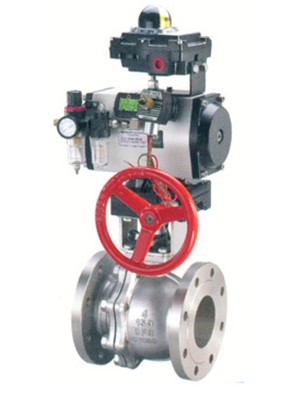

ZSHO氣動O型活塞式切斷球閥（簡稱切斷球閥），是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金閥門、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成，根據用戶需要，也可在執行機構和切斷球閥之間配置手輪機構。
技術參數：
|
公稱通徑DN（㎜）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
300
|
|
額定流量系數（Kv）
|
20
|
38
|
72
|
110
|
170
|
270
|
380
|
510
|
940
|
1400
|
2200
|
3500
|
8500
|
|
公稱壓力PN（MPa）
|
1.6、6.4
|
||||||||||||
|
球芯轉角（度）
|
0°±4°至90°±4°（可調）
|
||||||||||||
|
操作壓力（MPa）
|
雙作用0.2～1.0 單作用0.3～1.0
|
||||||||||||
|
適用工作溫度（℃）
|
軟密封－40～180 硬密封－60～450
|
||||||||||||
|
允許壓差（MPa）
|
為公稱壓力值
|
||||||||||||
|
允許泄漏量等級
|
軟密封Ⅵ 硬密封Ⅳ
|
||||||||||||
|
動作時間（S）
|
0.5～7（詳見表二）
|
||||||||||||
|
執行機構輸出力矩（Nm）
|
5.9～5169
|
||||||||||||
|
執行機構型號
|
01
|
02
|
03
|
04
|
05
|
06
|
07
|
08
|
09
|
10
|
11
|
|
|
動作時間（S）
|
全開
|
0.5
|
0.56/0.6
|
0.5/0.6
|
0.5/0.6
|
0.7/1
|
0.8/1.1
|
1/1.2
|
1.1/1.6
|
1.2/2
|
3.5/4.5
|
5/6
|
|
全閉
|
0.5
|
0.6/0.8
|
0.6/1
|
0.8/1.2
|
0.8/1.2
|
1/1.5
|
1/2
|
1/2.3
|
1.5/2.5
|
4.5/6
|
5.5/7
|
|
*斜線上方為雙作用，下方為單作用數據
