產品分類：閘閥系列

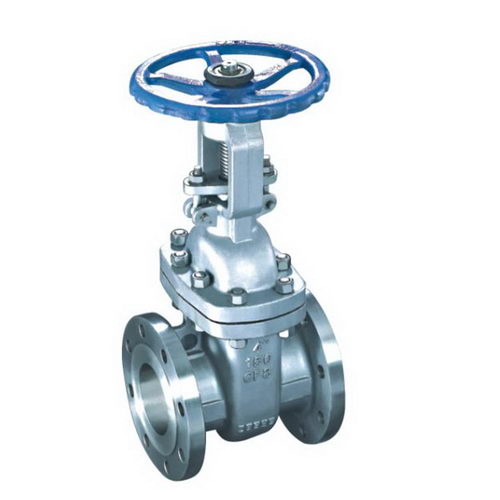

產品名稱：美標法蘭閘閥Z41W-150LB

簡短說明：

主要特點

美標法蘭閘閥Z41W材質：鑄鋼、碳鋼、鍛鋼、不銹鋼、304、316、316L、低溫鋼等。

美標法蘭閘閥產品概述
1、產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
5、主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
6、閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。
美標法蘭閘閥產品標準

設計與制造

結構長度

法蘭尺寸

對焊連接尺寸

壓力溫度等級

試驗與檢驗

AP1 600

ANS1B16.10

ANS1B16.5a

ANS1B16.25

ANS1B16.34

AP1598

美標法蘭閘閥壓力試驗

公稱壓力

強度試驗

水密封試驗

氣密封試驗

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5～0.7

60～100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873

美標法蘭閘閥主要零件材料及性能

殼體

ASTM A216WCB

ASTMA351 CF8

閘板

WCB

CF8

CF8M

Monel

閥桿

F6a

F304

F316

Monel

F304

閘板密封面

13Cr

13Cr

STL

304

STL

316

STL

Monel

304

304

STL

閥座密封面

13Cr

STL

STL

304

STL

316

STL

Monel

304

STL

STL

殼體

ASTM A351 CF3

ADTM A351 CF8M

ASTM A351 CF8

閘板

閥桿

F304L

F316

F316L

閘板密封面

304L

304L

STL

316

316

STL

316L

316L

STL

閥座密封面

304L

STL

STL

316

STL

STL

316L

STL

STL

美標法蘭閘閥ANS1 Class150~ANS1 Class300主要外形尺寸

ANS1 Class150

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

32

36

40

42

L

RF

178

191

203

229

267

292

330

356

381

406

432

457

508

559

610

610

660

711

762

787

BW

216

241

283

305

403

419

457

502

572

610

660

711

813

864

914

914

965

1016

1067

1118

手動

H1

400

490

510

585

775

955

1160

1375

1570

1765

1980

-

-

-

-

-

-

-

-

-

Do

200

200

250

300

350

350

400

450

500

600

700

-

-

-

-

-

-

-

-

-

傘齒輪

H2

-

-

-

-

-

-

-

-

1668

1920

2115

2215

2600

2908

3046

3136

3293

3726

4060

4229

電動

H3

-

-

-

-

-

-

-

-

1668

1920

2115

2215

2600

2908

3046

3136

3293

3726

4060

4229

ANS1 Class300

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

32

36

40

42

L

RF

216

241

283

305

406

419

457

502

762

838

914

991

1143

1245

1346

1697

1524

1727

-

-

BW

216

241

283

305

406

419

457

502

762

838

914

991

1143

1245

1346

1697

1524

1727

-

-

手動

H1

470

525

535

635

805

1025

1230

1460

1645

-

1840

-

-

-

-

-

-

-

-

-

Do

200

200

300

300

350

400

450

500

600

-

600

-

-

-

-

-

-

-

-

-

傘齒輪

H2

-

-

-

-

-

-

-

-

-

-

1935

2155

2572

2908

3100

3135

3293

-

-

-

電動

H3

-

-

-

-

-

-

-

-

-

-

1935

2155

2572

2908

3100

3135

3293

3754

4120

4530

美標法蘭閘閥ANS1 Class600主要外形尺寸

ANS1 Class600

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

26

28

30

L

RF

292

330

356

432

559

660

787

838

889

990

1092

1194

1397

1448

1549

1651

BW

292

330

356

432

559

660

787

838

889

990

1092

1194

1397

1448

1549

1651

手動

H1

474

530

547

703

913

1077

1276

1499

-

-

-

-

-

-

-

-

Do

250

250

300

350

450

500

600

680

-

-

-

-

-

-

-

-

傘齒輪

H2

-

-

-

-

-

-

-

1470

16250

2089

2211

2616

2921

2960

3050

3112

電動

H3

-

-

-

-

-

-

-

1470

16250

2089

2211

2616

2921

2960

3050

3112

美標法蘭閘閥ANS1 Class900主要外形尺寸

ANS1 Class900

NPS

2

21/2

3

4

6

8

12

14

16

18

20

24

L

RF

368

419

381

457

610

737

965

1029

1130

1217

1321

1549

BW

368

419

381

457

610

737

-

-

-

-

-

-

手動

H1

620

705

695

825

1065

1318

-

-

-

-

-

-

Do

300

350

350

400

500

600

-

-

-

-

-

-

傘齒輪

H2

-

-

-

-

800

940

1691

1877

2143

2310

2750

3150

電動

H3

-

-

-

-

800

940

1691

1877

2143

2310

2750

3150

美標法蘭閘閥ANS1 Class1500主要外形尺寸

ANS1 Class1500

NPS

2

3

4

6

8

10

12

14

16

18

20

24

L

RF

371

473

549

-

-

-

-

-

-

-

-

-

BW

-

-

-

-

-

-

-

-

-

-

-

-

手動

H1

614

705

927

1191

1524

1854

2184

2216

-

-

-

-

Do

-

-

-

-

-

-

-

-

-

-

-

-

傘齒輪

H2

-

-

-

1191

1524

1854

2184

-

-

-

-

-

電動

H3

-

-

-

1191

1524

1854

2184

2216

2316

2620

2840

3310

美標法蘭閘閥ANS1 Class2500主要外形尺寸

ANS1 Class2500

NPS

2

3

4

6

8

10

12

L

RF

451

578

673

914

1022

1270

1422

BW

451

578

673

914

1022

1270

1422

手動

H1

630

890

-

-

-

-

-

Do

-

-

-

-

-

-

-

傘齒輪

H2

-

-

-

-

-

-

-

電動

H3

-

-

191

1347

1445

1692

1914

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.連接法蘭標準
5.閥體材質 6.介質種類和溫度范圍 7.額定流量系數
8.其它特殊要求

訂貨須知

免费爽爽看片在线观看_黑人又大又粗又长进去很舒服_秋霞影院色色资源_午夜三级电影免费_亚洲欧美国产免费一区_最新国产三级片在线播放_欧美专区自拍偷拍_精品视频亚洲_欧美日韩人人天天综合_老师国产福利在线视频

首頁

相關產品

公司簡介

產品中心

最新資訊

行業應用

聯系我們

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力溫度等級	試驗與檢驗
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

殼體	ASTM A216WCB								ASTMA351 CF8
閘板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
閥桿	F6a			F304		F316		Monel	F304
閘板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥桿	F304L					F316			F316L
閘板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

ANS1 Class150
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	178	191	203	229	267	292	330	356	381	406	432	457	508	559	610	610	660	711	762	787
L	BW	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016	1067	1118
手動	H1	400	490	510	585	775	955	1160	1375	1570	1765	1980	-	-	-	-	-	-	-	-	-
手動	Do	200	200	250	300	350	350	400	450	500	600	700	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
電動	H3	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726	4060	4229
ANS1 Class300
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40	42
L	RF	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
L	BW	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524	1727	-	-
手動	H1	470	525	535	635	805	1025	1230	1460	1645	-	1840	-	-	-	-	-	-	-	-	-
手動	Do	200	200	300	300	350	400	450	500	600	-	600	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	-	-	-
電動	H3	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100	3135	3293	3754	4120	4530

ANS1 Class600
NPS		2	21/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30
L	RF	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
L	BW	292	330	356	432	559	660	787	838	889	990	1092	1194	1397	1448	1549	1651
手動	H1	474	530	547	703	913	1077	1276	1499	-	-	-	-	-	-	-	-
手動	Do	250	250	300	350	450	500	600	680	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112
電動	H3	-	-	-	-	-	-	-	1470	16250	2089	2211	2616	2921	2960	3050	3112

ANS1 Class900
NPS		2	21/2	3	4	6	8	12	14	16	18	20	24
L	RF	368	419	381	457	610	737	965	1029	1130	1217	1321	1549
L	BW	368	419	381	457	610	737	-	-	-	-	-	-
手動	H1	620	705	695	825	1065	1318	-	-	-	-	-	-
手動	Do	300	350	350	400	500	600	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150
電動	H3	-	-	-	-	800	940	1691	1877	2143	2310	2750	3150

ANS1 Class1500
NPS		2	3	4	6	8	10	12	14	16	18	20	24
L	RF	371	473	549	-	-	-	-	-	-	-	-	-
L	BW	-	-	-	-	-	-	-	-	-	-	-	-
手動	H1	614	705	927	1191	1524	1854	2184	2216	-	-	-	-
手動	Do	-	-	-	-	-	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	1191	1524	1854	2184	-	-	-	-	-
電動	H3	-	-	-	1191	1524	1854	2184	2216	2316	2620	2840	3310

ANS1 Class2500
NPS		2	3	4	6	8	10	12
L	RF	451	578	673	914	1022	1270	1422
L	BW	451	578	673	914	1022	1270	1422
手動	H1	630	890	-	-	-	-	-
手動	Do	-	-	-	-	-	-	-
傘齒輪	H2	-	-	-	-	-	-	-
電動	H3	-	-	191	1347	1445	1692	1914
